首頁 > 產品 > 光學平臺 > 主動隔振光學平臺 > ZVI-ST系列鋼彈簧主動隔振平臺

ZVI-ST系列

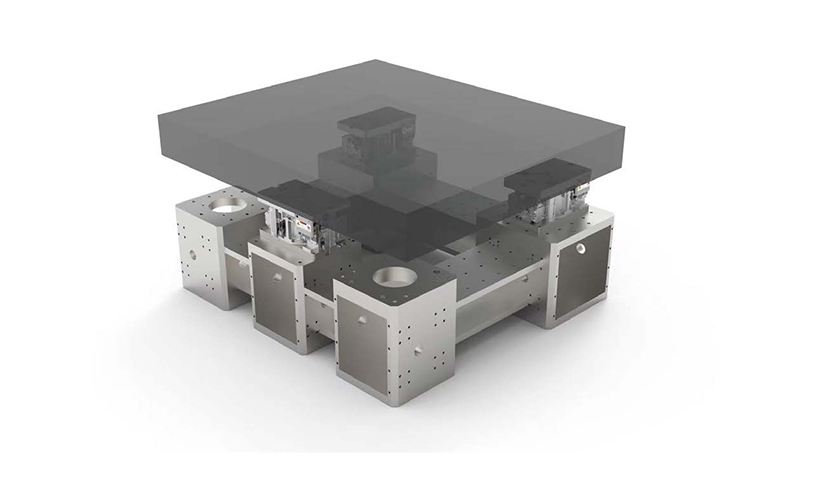

ZVI-ST系列鋼彈簧主動隔振平臺

鋼彈簧支撐、無需氣源的主動隔振平臺



產品咨詢
資料下載
產品概述
ZVI-ST系列鋼彈簧主動隔振平臺特點
• 剛彈簧支撐,無需氣源
• 6自由度主動隔振
• 主動隔振帶寬低至1Hz起
• 標品負載支持11000-1900KG
• 水平向電機峰值推力高達1280N
• 總體規格(長、寬、高)多種規格可選
• 核心控制系統全部自研
• 核心部件國產化

技術指標
• 主動隔振帶寬:1-150Hz
• 臺面穩定性:≤±10um
• 傳遞率:≤-3dB@2Hz,≤-12dB@5Hz,≤-25dB@10Hz
• 水平向電機峰值推力高達270N
• 系統支持最大功率400W
• 臺面平面度:NTBP:0.02-0.05mm/600mm ×600mm
                       NTBK:0.1mm/600mm×600mm
                       大理石臺面:0級、1級、2級、3級可選(GB/T20428-2006)
• 臺面厚度:100/200/300mm
• 孔徑:可定制孔徑
• 孔距:可定制孔距或特殊位置打孔
• 標品單腿最大承載能力:500Kg

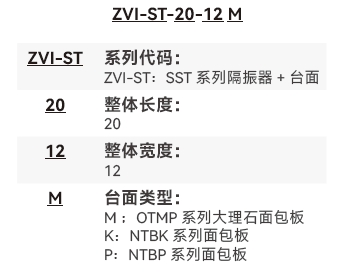

ZVI-ST系列鋼彈簧主動隔振平臺命名規則

選型表:(M、K、P參考具體臺面信息)


產品型號

整體規格(L*W:mm)

臺面上負載要求

臺面厚度

隔振器規格

(L*W*H:mm)

單腿重量

ZVI-ST-15-10M

1500×1000

100-500

200

250×190×200

20kg

ZVI-ST-15-12M

1500×1200

100-600

200

250×190×200

20Kg

ZVI-ST-20-12P

2000×1200

600-1200

200

250×190×200

20Kg

ZVI-ST-20-12M

2000×1200

100-700

200

250×190×200

20Kg

ZVI-ST-24-12P

2400×1200

500-1300

200

250×190×200

20Kg

ZVI-ST-30-12P

3000×1200

400-1400

300

250×190×200

20Kg

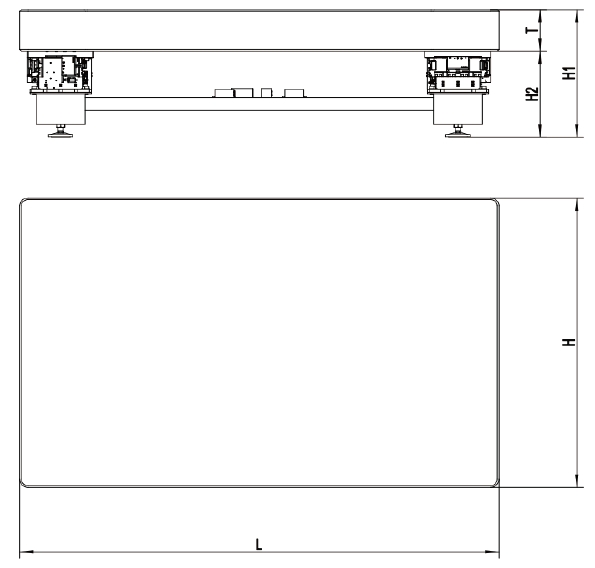

尺寸圖:

型號

尺寸( mm)

L

W

T

H1

H2

ZVI-ST-15-10M

1500

1000

200

800

600

ZVI-ST-15-12M

1500

1200

200

800

600

ZVI-ST-20-12P

2000

1200

200

800

600

ZVI-ST-20-12M

2000

1200

200

800

600

ZVI-ST-24-12P

2400

1200

200

800

600

ZVI-ST-30-12P

3000

1200

300

900

600
